Schutzstreifen auskragen

Übersicht

Es ist möglich in der Lageansicht einen Schutzstreifen auszukragen.

Beispiel

1. Öffnen Sie das Kontextmenü des Schutzstreifens.
2. Wählen Sie "Schutzstreifen auskragen".

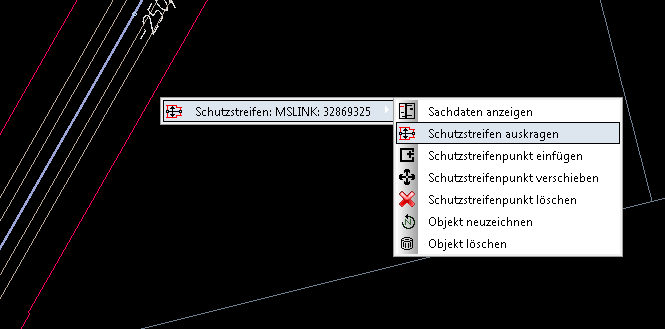

   Kontextmenü Schutzstreifen

3. Selektieren Sie das zugehörige Leitungsfeld.
4. Mittels der Maus können Sie nun die Weite der Auskragung, welche in Metern angezeigt wird, festlegen. Die Fläche des Schutzsreifens wird dabei rot gehighlightet. Die Auskragung verläuft parallel zur Leitung und orientiert sich sowohl an den Endpunkten des Leitungsfeldes als auch an geschnittenen Flurstücksgrenzen.

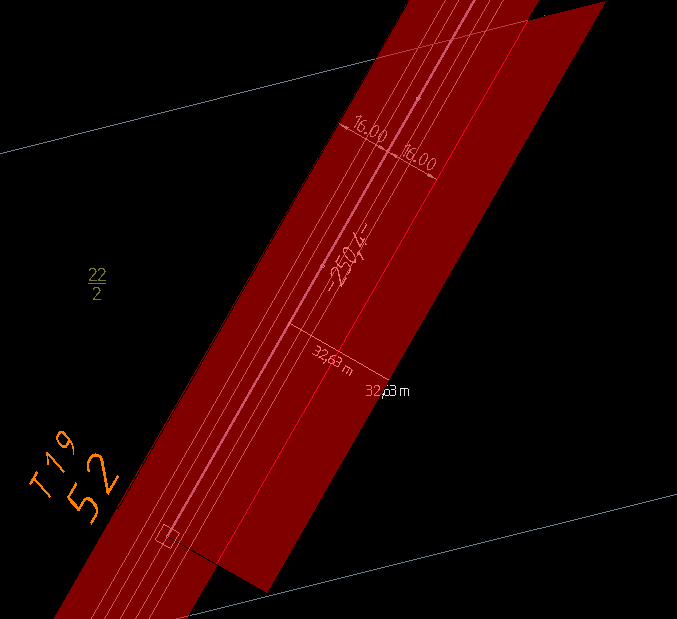

   Auskragung eines Schutzstreifens

5. Bestätigen Sie die Auskragung mit "OK".
6. Der Schutzstreifen wird nun wie gewohnt dargestellt.

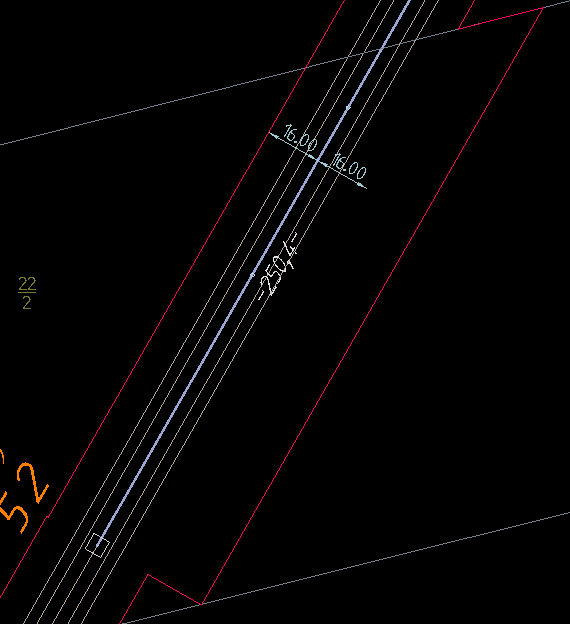

   Finale Darstellung Auskragung Schutzstreifen
