Winkel messen

Übersicht

Die Funktion "Winkel messen" ermöglicht es Ihnen, im Grafikfenster zwischen Objekten den Winkel zu bestimmen.

Beispiel

1. Klicken Sie auf den Button "Winkel messen".
   • Der Button wird jetzt grün.
2. Klicken Sie an die gewünschte Position, die den Beginn des ersten Schenkels definieren soll.
3. Klicken Sie an den Scheitelpunkt des zu messenden Winkels.
   • Der erste Schenkel wird platziert.
4. Klicken Sie an die gewünschte Position für den Endpunkt des zweiten Schenkels.
   • Der zweite Schenkel wird platziert.
   • Die Winkelangaben werden eingeblendet.

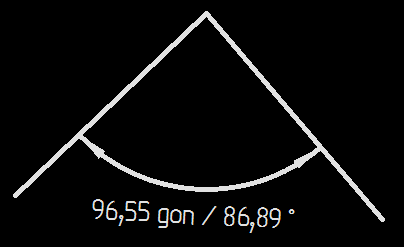

   Beispiel für einen gemessenen Winkel

5. Beenden Sie die Winkelmessung durch einen Klick auf den "Winkel messen"-Button.

Hinweis: Ein Rechtsklick löscht die aktuell gesetzen Punkte, sodass eine neue Winkelmessung möglich ist. Die Funktion selbst bleibt weiterhin aktiv.

Hinweis: Der Mauscursors fängt Objekte wie z.B. Lagepunkte, Katasterlagepunkte, Konstruktionspunkte, Maste und Aufhängepunkte. Leitungsfelder werden in Feldmitte gefangen. Die Fangfunktion lässt sich durch Gedrückthalten der Shift-Taste deaktivieren.
