Traversen am Tragmast anlegen

Übersicht

Im Unterschied zu einem Abspannmast müssen beim Anlegen von Traversen an einem Tragmast die Aufhängepunkte für vorne und hinten nicht einzeln angegeben werden.

Vorgaben

Für das Anlegen einer Traverse muss ein Job geöffnet sein. Zusätzlich muss ein Tragmast vorhanden sein.

Anleitung

1. Gehen Sie in der Programmleiste auf "Anlegen".
2. Wählen Sie "Freileitung".
3. Klicken Sie auf "Traverse".



   Traverse anlegen

   • Es öffnet sich das Anlegemenü für Traversen.

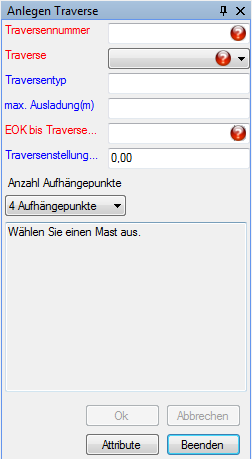

   Traverse anlegen

4. Wählen Sie im Grafikfenster den Tragmast aus, für den eine Traverse angelegt werden soll.
   • Im Anlegemenü erscheinen die bisher vorhandenen Traversen für den gewählten Mast.
5. Geben Sie die Traversennummer ein.
6. Wählen Sie die Traverse aus.
   • Es öffnet sich ein Fenster mit den Aufhängepunkten.

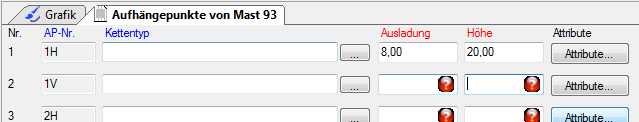

   Aufhängepunkte

7. Geben Sie unter "EOK bis Traversenunterkante (m)" die Traversenhöhe ein.
   • Die Höhe wird automatisch vom Programm für die Aufhängepunkte übernommen, sobald Sie in das Aufhängepunktefenster wechseln.
8. Geben Sie die Ausladung der jeweiligen Aufhängepunkte an.
9. Wählen Sie den Kettentyp für den ersten Aufhängepunkt aus.
   • Das Programm übernimmt automatisch den Kettentyp für alle anderen Aufhängepunkte.
10. Klicken Sie auf "Ok".
    • Die Traverse wird angelegt.
11. Klicken Sie auf "Beenden".
