Profil anzeigen und berechnen

Anleitung

Anzeigen eines Profils über die Programmauswahl:

1. Wählen Sie in der Programmauswahl den Punkt "Pläne".
2. Klicken Sie auf "Profilplan".



   Profilplan

3. Im Profilplan-Navigator oben links wählen Sie die gewünschte Leitung mit dem Abspannabschnitt aus.
4. Warten Sie, bis die Sachdaten des Abspannabschnitts geladen wurden.
5. Klicken Sie auf den Button "Berechnen und Zeichnen", welcher sich unter dem Profilplan-Navigator befindet.



   Berechnen und Zeichnen

6. Warten Sie, bis der Profilplan fertig geladen wurde.

Hinweis: Während der Berechnung des Profilplans öffnet sich ein Berechnungsfenster. Dieses Fenster können Sie auch unter "Einstellungen" / "Profil" / "Konsolenausgabe" abschalten.

Anzeigen eines Profils über das Kontextmenü:

1. Navigieren Sie im Grafikfenster zum gewünschten Abschnitt.
2. Öffnen Sie das Kontextmenü eines Leitungsfeldes des gewünschten Abschnittes mit einem Rechtsklick.
3. Wählen Sie im Kontextmenü den Eintrag "Profil anzeigen" aus.

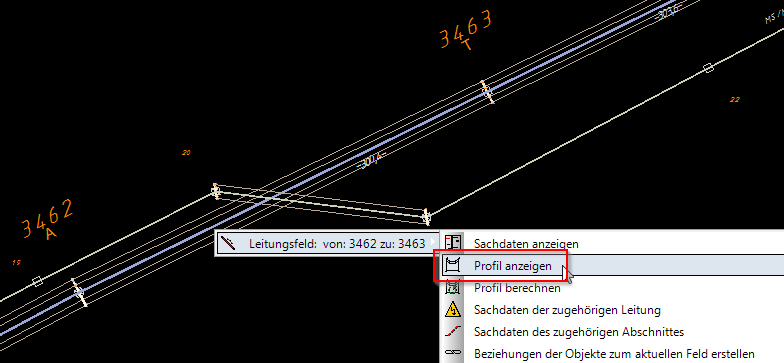

   Profil über Kontextmenü anzeigen

   • Das Profil wird berechnet und neu gezeichnet.
