Flächenförmiges Kreuzungsobjekt anlegen

Voraussetzung

Für jeden Anlegevorgang muss sich der Benutzer in einem Job befinden.

Anleitung

1. Klicken Sie in der Programmleiste auf "Anlegen".
2. Gehen Sie auf "Topographie".
3. Klicken Sie auf "Flächenförmige Krz.Obj.".

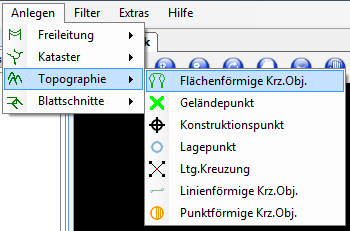

   Flächenförmiges Kreuzungsobjekt anlegen

   • Es öffnet sich das Optionsfenster zum Anlegen eines flächenförmigen Kreuzungsobjektes.

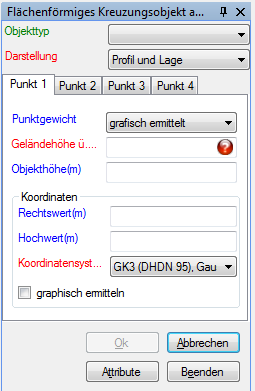

   Optionsmenü zum Anlegen eines flächenförmigen Kreuzungsobjektes

4. Wählen Sie den Objekttyp aus.
5. Geben Sie die Geländehöhe ein.
6. Wählen Sie "graphisch ermitteln".
7. Im Grafikfenster legen Sie die vier Ecken der Fläche mit einem Linksklick an.
8. Klicken Sie auf "Ok".
   • Das flächenförmige Kreuzungsobjekt wird angelegt.

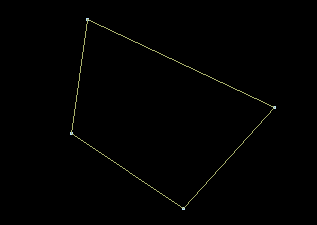

   Diese Fläche wurde im Uhrzeigersinn angelegt

Kran anlegen

1. Klicken Sie in der Programmleiste auf "Anlegen".
2. Gehen Sie auf "Topographie".
3. Klicken Sie auf "Flächenförmige Krz.Obj.".
4. Wählen Sie als Objekttyp "kreisförmiges Objekt".
5. Setzen Sie das Höhenmaß und den Radius.
6. Legen Sie die Position des Mittelpunktes über Koordinatenwerte oder grafisch fest.
7. Makieren Sie das zugehörige Leitungsfeld mit einem Linksklick.
8. Legen Sie, falls gewünscht, weitere Attribute fest.
9. Bestätigen Sie mit "Ok".

Hinweis: Ist ein Kreuzungsobjekt in seiner Darstellung auf "Keine" gestellt, wird beim Nachweisobjekt Überprüft, ob es irgendein Kreuzungsobjekt besitzt, das dargestellt wird. Ist dies nicht der Fall, wird das Nachweisobjekt im Attribut Berechnen automatisch auf "Nein" gestellt.
