Schutzstreifen bemaßen

Voraussetzung

Für jeden Anlegevorgang muss sich der Benutzer in einem Job befinden.

Anleitung

1. Klicken Sie in der Programmleiste auf "Anlegen".
2. Wählen Sie "Freileitung".
3. Klicken Sie auf "Schutzstreifenbemaßung".

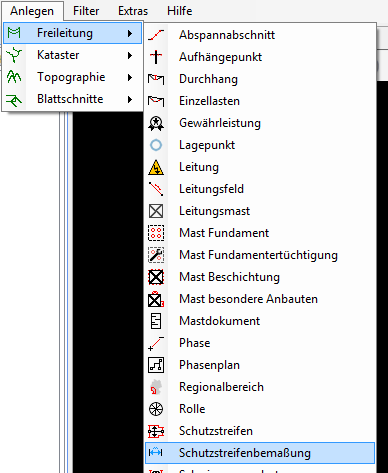

   Anlege-Menü für Freileitung

   • Es öffnet sich das Fenster für das Anlegen einer Schutzstreifenbemaßung.

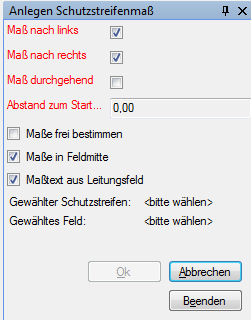

   Fenster für das Anlegen einer Schutzstreifenbemaßung

4. Wählen Sie im Grafikfenster das gewünschte Leitungsfeld aus.

   Hinweis: Das Leitungsfeld sollte bereits in der grafischen Ansicht sichtbar sein.

   • Im Anlegefenster wird das Leitungsfeld angezeigt.
5. Wählen Sie den gewünschten Schutzstreifen aus.
   • Im Anlegefenster wird der Schutzstreifen angezeigt.



   Auswahl von Leitungsfeld und Schutzstreifen

6. Setzen Sie den Haken bei "Maße frei bestimmen".
7. Setzen Sie im Grafikfenster die Bemaßung an die gewünschte Position.



   Schutzstreifenbemaßung

8. Klicken Sie mit der linken Maustaste.
9. Klicken Sie auf "Ok".
   • Der Schutzstreifen wird angelegt.

Hinweis: Wenn Sie statt "Maße frei bestimmen" die Option "Maße in Feldmitte" auswählen, wird die Bemaßung automatisch in der Feldmitte platziert.

Hinweis: Da es unwahrscheinlich ist, dass der parabolische Schutzstreifen exakt dem des beim Bau verhandelten entspricht, gibt es beim Platzieren des Schutzstreifenmaßes die Option, die Texte für die Maßketten aus den Sachdaten des jeweiligen Leitungsfeldes heranzuziehen.
