Schutzstreifen anlegen

Voraussetzung

Für jeden Anlegevorgang muss sich der Benutzer in einem Job befinden.

Anleitung

1. Klicken Sie in der Programmleiste auf "Anlegen".
2. Wählen Sie "Freileitung".
3. Klicken Sie auf "Schutzstreifen".

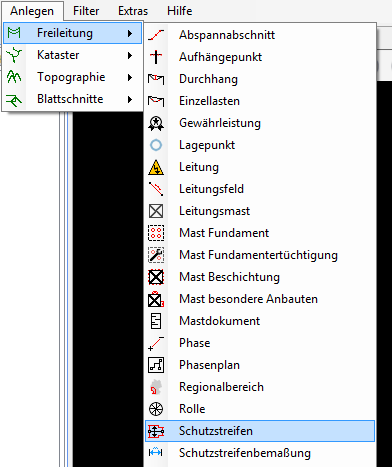

   Schutzstreifen unter dem Menüpunkt "Freileitung"

   • Es öffnet sich das Fenster zum Anlegen eines Schutzstreifens.



   Schutzstreifen anlegen

4. Wählen Sie das gewünschte Feld aus.

   Hinweis: Das gewünschte Feld sollte bereits in der grafischen Ansicht sichtbar sein.



   Feld auswählen

5. Wählen Sie den gewünschten Schutzstreifentyp aus.
6. Klicken Sie auf "Ok".
   • Der Schutzstreifen wird angelegt.

Hinweis: Bei parabolischen Schutzstreifen kann das Rechnen eines Abschnittes gestartet werden.

Hinweis: Der Schutzstreifen kann nachträglich über das Kontextmenü durch "Schutzstreifenpunkt einfügen, löschen oder verschieben" bearbeitet werden.

Hinweis: Die parabolischen Schutzstreifen, die in den Lageplan eingezeichnet werden sollen, werden stets unter 'Spannungsvorgabe' ermittelt. Dies bedeutet, dass der Schutzstreifen ähnlich dem beim Bau verhandelten Schutzstreifen sein sollte.
