Rollen anlegen

Voraussetzung

Für jeden Anlegevorgang muss sich der Benutzer in einem Job befinden.

Übersicht

Zum Erzeugen von Spanntabellen können Rollen angelegt werden. Diese besitzen eine Beziehung zum jeweiligen Abspannabschnitt und können über die Auswahl eines Leitungsfeldes angelegt werden.

Hinweis: Im Berechnungskern kann eine Rolle immer nur zu einer verwendeten Kette im Abschnitt angelegt werden. Ändern sich Rollendaten wie Durchmesser o. Ä. muss eine neue Kette angelegt werden.

Anleitung

1. Gehen Sie auf "Anlegen".
2. Wählen Sie "Freileitung".
3. Wählen Sie "Rolle".
4. Klicken Sie in der grafischen Ansicht auf ein Leitungsfeld des gewünschten Abspannabschnittes.

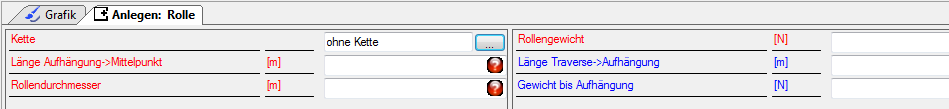

   • Es öffnet sich das Anlegefenster für Rollen.

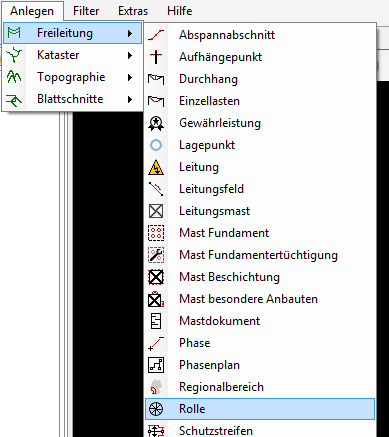

   Rolle anlegen im Anlegemenü der Freileitung

5. Geben Sie die Daten der neuen Rolle ein.
6. Klicken Sie "Ok".
   • Die Rolle wurde angelegt.
