Phasen anlegen

Voraussetzung

Für jeden Anlegevorgang muss sich der Benutzer in einem Job befinden.

Anleitung

1. Klicken Sie in der Programmleiste auf "Anlegen".
2. Wählen Sie "Freileitung".
3. Klicken Sie auf "Phase".

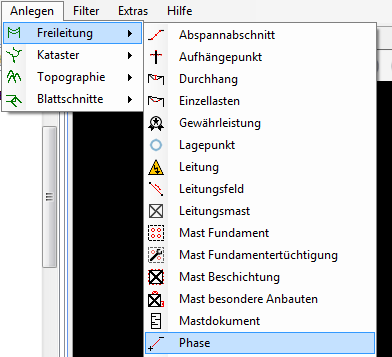

   Phase anlegen

   • Es öffnet sich die Objektsuche für Stromkreise.

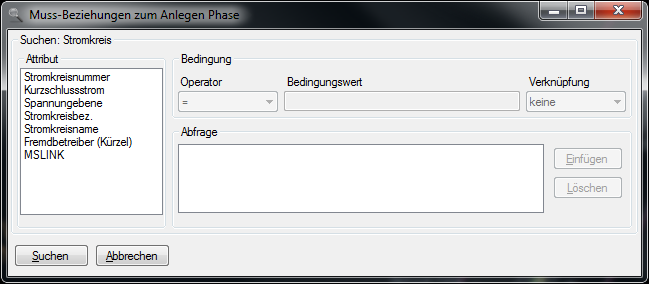

   Stromkreissuche

4. Suchen Sie nach dem gewünschten Stromkreis.
5. Wählen Sie den Stromkreis aus.
   • Es öffnet sich das Fenster zum Erstellen von Phasen.

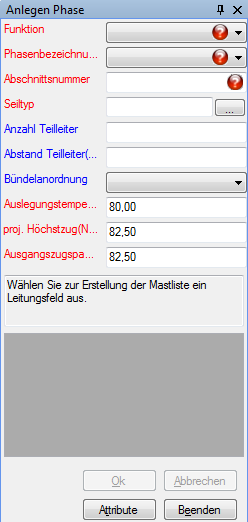

   Optionen für das Anlegen von Phasen

6. Klicken Sie im Grafikfenster auf das gewünschte Leitungsfeld.
7. Wählen Sie die Funktion aus.
8. Wählen Sie die Phasenbezeichnung aus.
9. Wählen Sie den Seiltyp aus.
10. Klicken Sie auf "Ok".
    • Es öffnet sich die Übersicht der Aufhängepunkte vom ersten Leitungsmast.



    Aufhängepunkt auswählen

11. Wählen Sie beim ersten Leitungsmast den gewünschten Aufhängepunkt aus.
    • Es öffnet sich die Übersicht der Aufhängepunkte vom zweiten Leitungsmast.
12. Wählen Sie beim zweiten Leitungsmast den gewünschten Aufhängepunkt aus.
    • Die Phase wird angelegt.
    • Das Programm springt zum nächsten Mast.
    • Es öffnet sich ein neues Fenster mit dem Mastschema.
    • Sie können weitere Phasen anlegen, oder mit "Abbrechen" den Vorgang beenden.

Hinweis: Sie können auch bereits belegte Aufhängepunkte (rot markiert) erneut belegen. Dies ergibt eine Doppelbelegung des Aufhängepunkts.
