Mastdokument anlegen

Voraussetzung

Für jeden Anlegevorgang muss sich der Benutzer in einem Job befinden.

Anleitung

1. Klicken Sie in der Programmleiste auf "Anlegen".
2. Wählen Sie "Freileitung".
3. Klicken Sie auf "Mastdokument".

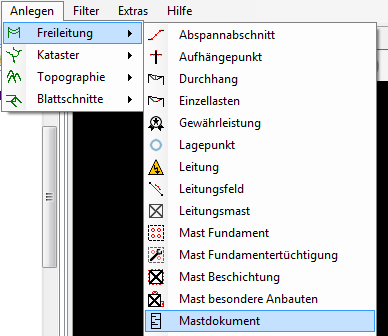

   Mastdokument im Untermenü "Freileitung"

4. Wählen Sie den gewünschten Mast aus.
   • Es öffnet sich das Optionsfenster zum Anlegen eines Mastdokuments.



   Optionen zum Anlegen eines Mastdokuments

5. Geben Sie den Speicherort der Datei ein.

   Hinweis: Der Speicherort der Datei bezieht sich auf den Dateipfad, welcher unter "Extras" / "Einstellungen" / "Administration" / "Verzeichnis für Dokumente" angegeben ist. Geben Sie bitten nicht den vollständigen Pfad ein, sondern nur den Teil, der nach der Angabe in "Verzeichnis für Dokumente" folgt.
   Beispiel:
   Das Mastdokument liegt unter C:\Dokumente\Maste\Beispiel.pdf. In "Verzeichnis für Dokumente" ist "C:\Dokumente\" eingetragen. Beim Anlegen eines Mastdokuments tragen sie also unter "Datei" "Maste\Beispiel.pdf" ein.

6. Füllen Sie bei Bedarf die restlichen Felder aus.
7. Klicken Sie auf "Ok".
   • Das Mastdokument wird angelegt.

Beziehung zu einem Leitungsmast herstellen

Hinweis: Um eine Beziehung herstellen zu können, muss ein Job offen sein.

1. Gehen Sie in die Sachdaten des gewünschten Leitungsmastes.
2. Klicken Sie auf "Mastdokument".
   • Es öffnet sich eine Liste mit allen Dokumente, die zu diesem Leitungsmast zugeordnet wurden.
3. Klicken Sie auf "Neue Beziehung herstellen".
4. Suchen Sie in der Suchmaske die gewünschte Datei heraus.
5. Wählen Sie die gewünschte Datei aus.
6. Klicken Sie auf "Beziehung herstellen".
   • Die Datei wird dem Leitungsmast zugeordnet.
