Leitungsfeld anlegen

Voraussetzung

Für das Anlegen eines Leitungsfeldes benötigen Sie zwei verschiedene Maste.

Anleitung

1. Klicken Sie in der Programmleiste auf "Anlegen".
2. Wählen Sie "Freileitung".
3. Klicken Sie auf "Leitungsfeld".

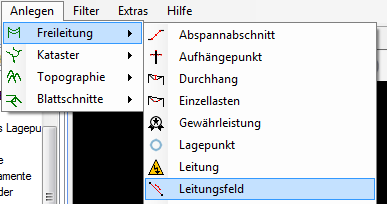

   Leitungsfeld im Untermenü von "Freileitung"

   • Es öffnet sich das Optionsmenü für das Anlegen von Leitungsfeldern.



   Optionsmenü für Leitungsfelder

4. Wählen Sie den ersten Mast aus.
5. Wählen Sie den zweiten Mast aus.



   Mastauswahl

   • Die Maste werden über eine grüne Linie verbunden.
6. Klicken Sie auf "Ok".
   • Das Leitungsfeld wird angelegt.

Hinweis: Beachten Sie bei der Auswahl der Maste die Leitungsfeldrichtung. Der erste Mast ist der Startmast und der zweite Mast ist der Zielmast. Daher muss der Zielmast des vorhergehenden Feldes der Startmast sein, falls es sich um eine Hauptleitung handelt.

Hinweis: Die Winkel werden automatisch gefüllt, falls es sich für die betreffenden Maste um eine Aus- oder Einkreuzung handelt. Ansonsten bleiben die Felder leer.
