Abspannabschnitt anlegen

Voraussetzung

Für jeden Anlegevorgang muss sich der Benutzer in einem Job befinden.

Für das Anlegen eines Abspannabschnitts muss zudem ein Leitungsfeld ohne Beziehung zu einem Abspannabschnitt vorhanden sein.

Anleitung

1. Klicken Sie in der Programmleiste auf "Anlegen".
2. Wählen Sie "Freileitung".
3. Klicken Sie auf "Abspannabschnitt".

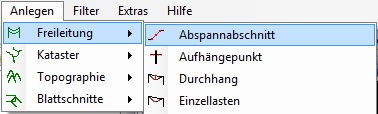

   Menüpunkt "Abspannabschnitt" im Untermenü "Freileitung"

   • Es öffnet sich das Optionsmenü für das Anlegen eines Abspannabschnitts.

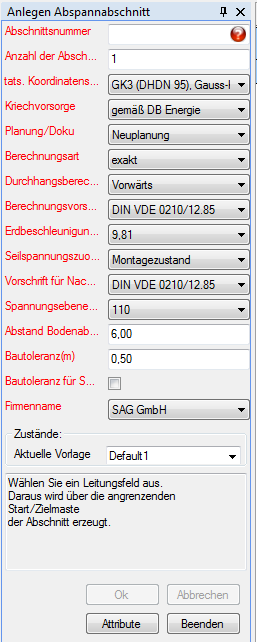

   Optionen zum Anlegen eines Abspannabschnitts

4. Wählen Sie ein Leitungsfeld aus.



   Leitungsfeld auswählen

   • Im Optionsmenü werden die betroffenen Leitungsfelder gelistet.
5. Geben Sie die Abschnittsnummer ein.
6. Stellen Sie die restlichen Attribute ein.
7. Klicken Sie auf "Ok".
   • Der Abspannabschnitt wird angelegt.

• • Nach dem Anlegen des Abschnittes erhalten Sie noch drei Meldungen, die Sie mit "Ok" bestätigen können:
• Ein allgemeiner Hinweis über die Vorschriften,

•

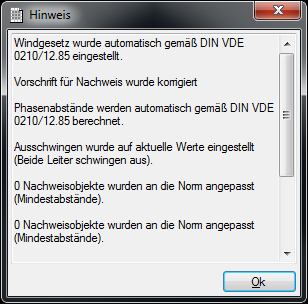

  Allgemeiner Hinweis zu den Vorschriften

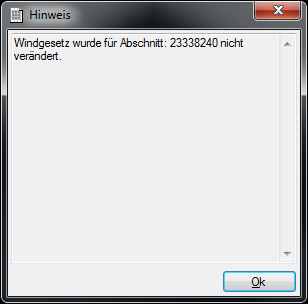

• Ein Hinweis speziell zum Windgesetz,

•

  Leitungsfeld auswählen

• Ein Hinweis über den Verlauf der Wind- und Eislastzonen in diesem Abschnitt.

•

  Hinweise zu den Wind- und Eislastzonen
