Zurücksetzen der Grafik (Entblobben)

Hintergrund

Das Programm verwendet für die Darstellung der Grafik einen Zwischenspeicher, welcher die Grafikdaten zügig und effizient aus der Datenbank liest. Dieser Zwischenspeicher wird auch "Blob" genannt (Binary Large Object).

Zur Anzeige von Objekten lädt das Programm zunächst alle nötigen Daten aus der Datenbank. Es sucht sich alle Informationen zu einem Objekt, die es für dessen grafische Darstellung benötigt. Anschließend erstellt es ein Abbild davon im Zwischenspeicher. Beim nächsten Aufruf dieses Objektes sieht das Programm, dass das Objekt bereits im Zwischenspeicher ist und überspringt die aufwendige Suche nach den Objektinformationen.

Arbeiten Sie in einem Job, wird der Zwischenspeicher allerdings nicht verwendet. Gerade durch Programmupdates, bei denen sich die grafische Ausprägung einzelner Objekte ändert, können Unterschiede in der Darstellung entstehen, die sich durch die längere Speicherung der Blob-Daten ergeben. Um diese unterschiedlichen Darstellungen zu bereinigen, ist im Programm die Funktion "Objektgrafik zurücksetzen (entblobben)" vorgesehen.

Voraussetzungen

Grundsätzlich werden nur Objekte aus dem Zwischenspeicher entfernt, die folgende Bedingungen erfüllen:

• Der Objekttyp ist im Navigationsfenster unter "Ansicht" angehakt (Level of Detail spielt keine Rolle).
• Das Objekt ist im Ausschnitt der Grafikansicht.

Hinweis: Wenn Sie im Job arbeiten, wird der Zwischenspeicher nicht verwendet.

Anleitung

1. Gehen Sie im Navigationsfenster auf "Ansicht".
2. Wählen Sie die gewünschten Objekte aus.



   Objekttypen in der Ansicht

3. Positionieren Sie das Grafikfenster so, dass die gewünschten Objekte im Fenster sind.

   Hinweis: Am Besten sind sämtliche Blattschnitte Ihres Datenbestandes im Grafikfenster.

4. Gehen Sie in der Programmleiste auf "Ansicht".
5. Wählen Sie "Objektgrafik zurücksetzen (entblobben)".
6. Klicken Sie in der Grafiktoolleiste auf den Button   ("Leert die grafische Ansicht und zeichnet neu").
   • Die Grafik wird neu geladen und die gewählten Objekte neu in den Zwischenspeicher geschrieben.

Beispiel anhand eines Leitungsfeldes

In diesem Beispiel wird ein Leitungsfeld inklusive Maste und Phasen entblobbt.

1. Gehen Sie im Navigationsfenster auf "Ansicht".
2. Wählen Sie nur Leitungsmaste, Leitungsfelder und Phasen aus.

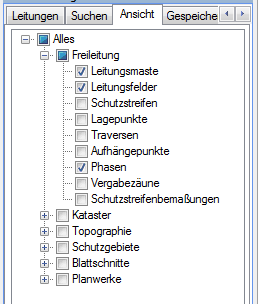

   Nur Maste, Leitungsfelder und Phasen sind gewählt

3. Positionieren Sie das Grafikfenster so, dass das Leitungsfeld im Fenster ist.

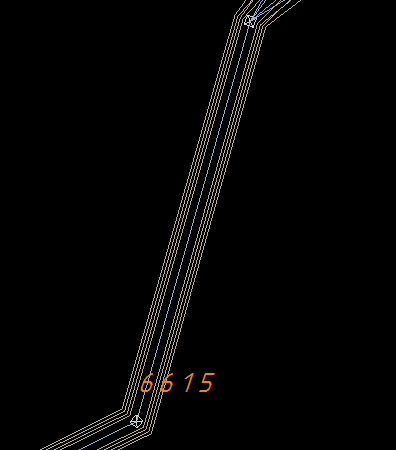

   Leitungsfeld in der Grafikansicht

4. Gehen Sie in der Programmleiste auf "Ansicht".
5. Wählen Sie "Objektgrafik zurücksetzen (entblobben)".
6. Klicken Sie in der Grafiktoolleiste auf den Button   ("Leert die grafische Ansicht und zeichnet neu").
   • Die Grafik wird neugeladen und die gewählten Objekte neu in den Zwischenspeicher geschrieben.
