Abschnitt im Profil teilen

Übersicht

Zu große Abspannabschnitte müssen geteilt werden. Das Programm weist Sie bei der Berechnung des Profils darauf hin.

Hinweis: Sie können auch ohne Programmhinweis Abspannabschnitte teilen.

Anleitung

1. Lassen Sie das betroffene Profil berechnen.

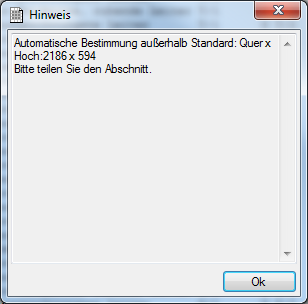

2. Bei einem zu großem Abschnitt gibt das Programm obige Meldung aus, welches Sie mit "Ok" bestätigen.
3. Klicken Sie mit der rechten Maustaste auf den Mast, ab dem der Abschnitt geteilt werden soll.
4. Stellen Sie in den Sachdaten "Profil an diesem Mast teilen" auf "JA".
5. Leeren Sie das Modell in der grafischen Ansicht, damit die Änderungen übernommen werden können ().
6. Klicken Sie auf "Berechnen und Zeichnen", um den geteilten Abspannabschnitt als Profilplan anzuzeigen.
