Schutzstreifeneinstellungen ändern

Übersicht

In diesem Menü legen Sie fest, wie der parabolische Schutzstreifen ausgegeben wird.

Hinweis: Um Änderungen vornehmen zu können, muss ein Job offen sein.

Anleitung

1. Klicken Sie in der Programmauswahl auf "Pläne".
2. Klicken Sie in der Programmauswahl auf "Profilplan".

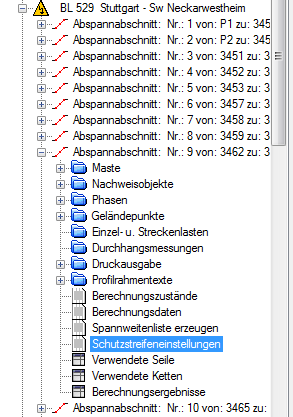

3. Wählen Sie im Profilplan-Navigator die gewünschte Leitung aus.
4. Öffnen Sie den gewünschten Abspannabschnitt.
5. Klicken Sie auf "Schutzstreifeneinstellungen".

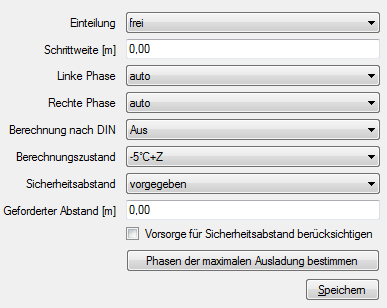

Einstellungen

• Einteilung
• • Der Schutzstreifen wird als Parabel berechnet. Der Wert „Einteilung“ bestimmt, an wie vielen Stützpunkten pro Feld die konkreten Werte für die Schutzstreifenbreite ausgegeben werden.
• Linke/Rechte Phase
• • Linke Phase
  • • Legt fest, mit welcher Phase die linke Schutzstreifenkurve ermittelt wird. Steht hier “auto“ wird die Phase mit der maximalen linken Ausladung am ersten Abspannmast verwendet.
  • Rechte Phase
  • • Legt fest, mit welcher Phase die rechte Schutzstreifenkurve ermittelt wird. Steht hier “auto“ wird die Phase mit der maximalen rechten Ausladung am ersten Abspannmast verwendet.
• Berechnung nach DIN
• • Ein
  • • Der Berechnungszustand für die Schutzstreifenberechnung wird gemäß der eingestellten Norm des Abspannabschnitts ermittelt.
  • Aus
  • • Es öffnet sich ein zusätzliches Auswahlfeld, mit welchem der Berechnungszustand für die Schutzstreifenberechnung eingestellt werden kann.
• Berechnungszustand
• • Ist nur auswählbar, wenn die Berechnung nach DIN ausgeschaltet ist.
• Sicherheitsabstand
• • Legt den Wert des Abstands fest, um welchen die errechnete projizierte Kurve der schutzstreifenrelevanten Phase erweitert wird.
  • nach DIN
  • • Der Sicherheitsabstand wird gemäß der eingestellten Norm des Abspannabschnitts ermittelt.
  • vorgegeben
  • • Es öffnet sich ein zusätzliches Eingabefeld, mit welchem der Sicherheitsabstand eingestellt werden kann.
• Geforderter Abstand
• • Ist nur verfügbar, wenn der Sicherheitsabstand vorgegeben ist.
  • Angaben in Meter
• Vorsorge für Sicherheitsabstand berücksichtigen
• Phasen der maximalen Ausladung bestimmen
• Speichern
• • Speichert die Eingaben und schließt den Dialog.
