Protokollausgaben einstellen

Übersicht

Die Protokollausgaben für den Abspannabschnitt können angepasst werden. Konfigurierbar sind hierbei die Protokolle der Seilberechnungen, der Phasenabstände und der Spanntabellen.

• Ausgaben der Seilberechnungen
• • Dies betrifft die Ausgaben für Zustandsblatt, Durchhangsblatt, Seilhöhentabelle, Einzellasten, Zusammenfassende Angaben und ergänzende Angaben.
• Phasenabstände
• • Steuert die Ausgaben für die Phasenabstandsberechnungen.
• Spanntabellen
• • Die Berechnung von Spanntabellen stellt eine nicht offizielle Funktion im System dar. Auf die Einstellungen dazu wird daher nicht weiter eingegangen.

Anleitung

1. Klicken Sie in der Programmauswahl auf "Pläne".
2. Klicken Sie in der Programmauswahl auf "Profilplan".

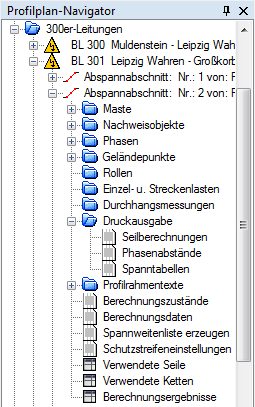

3. Wählen Sie im Profilplan-Navigator die gewünschte Leitung aus.
4. Öffnen Sie den gewünschten Abspannabschnitt.
5. Öffnen Sie die Druckausgabe.
6. Klicken Sie auf den gewünschten Unterpunkt "Seilberechnungen", “Phasenabstände“ oder “Spanntabellen“.

Einstellungen

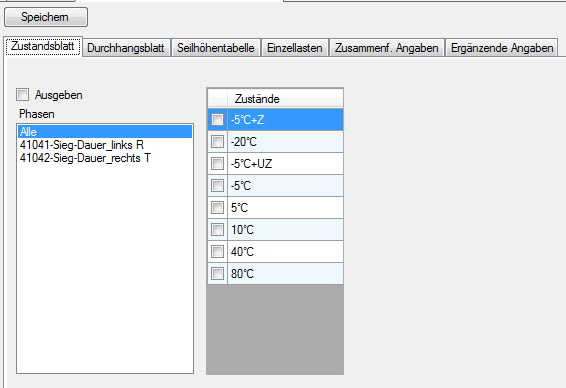

Die Anzeige in den Protokollen wird durch das Fenster für die Einstellungen der Seilberechnungen realisiert. Folgende Optionen stehen Ihnen zur Verfügung:

• Ausgeben
• • Ist der Haken gesetzt, erscheint im Protokoll die gewählte Kategorie, auch wenn keine Zustände gewählt worden sind.
• Phasen
• • In diesem Feld wählen Sie aus, ob eine bestimmte Phase angezeigt wird oder alle Phasen angezeigt werden.
• Zustände
• • Wählen Sie hier die anzuzeigenden Zustände aus. Je nach Kategorie können 0-3 Zustände ausgewählt werden.
• Schrittweite
• • Bei der Seilhöhentabelle können Sie zusätzlich die Schrittweite einstellen.
• Speichern
• • Damit die Änderungen für die nächste Berechnung übernommen werden, schließen Sie die Eingaben durch Klicken auf "Speichern" ab.

Hinweis: Nach Änderungen an den Einstellungen, müssen Sie diese zuerst Speichern und anschließend das Profil neu berechnen, damit diese in den Berechnungsprotokollen zu sehen sind.

Hinweis: Falls das Berechnungsprogramm GH263 in der Version 4.6.0 oder größer aktiv ist, wird für die Seilberechnungen und die Objektabstände auch die 69'er Norm in die 263-Datei geschrieben. Ab Version 4.6.0 des Berechnungsprogramms kann auch die 69'er Norm interpretiert und protokolliert werden.
