Profilplan plotten

Vorgaben

Für diese Anleitung verwenden Sie eine beliebige Leitung.

Anleitung

  1. Wählen Sie in der Programmauswahl den Punkt "Pläne".
  2. Klicken Sie auf "Profilplan".

    Profilplan

    Profilplan

  3. Im Profilplan-Navigator oben links wählen Sie die gewünschte Leitung mit dem gewünschten Abspannabschnitt aus.
  4. Warten Sie, bis die Sachdaten des Abspannabschnitts geladen wurden.
  5. Klicken Sie auf den Button "Berechnen und Zeichnen", welcher sich unter dem Profilplan-Navigator befindet.

    Berechnen und Zeichnen

    Berechnen und Zeichnen

  6. Warten Sie, bis der Profilplan fertig geladen wurde.

    Profilplan

    Profilplan

  7. Klicken Sie in der Statusleiste auf "Profil bearbeiten".
  8. Wählen Sie danach die Leitung aus.
  9. Anschließend klicken Sie auf "Profile".
  10. Wählen Sie das entsprechende Profil aus.
  11. Klicken Sie auf den Plot des Profils.

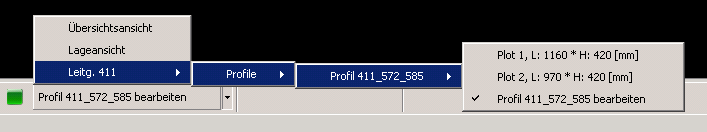

    Profilauswahl in der Statusleiste

    Profilauswahl in der Statusleiste

  12. In der Programmleiste wählen Sie "Datei".
  13. Anschließend klicken Sie auf "Drucken".
