Tragmast im Profil verschieben

Übersicht

In dieser Anleitung wollen Sie einen Tragmast um 2 Meter verschieben. Die Verschiebung eines Tragmastes erfolgt über den Profilplan eines Abschnittes.

Anleitung

1. Wählen Sie in der Programmauswahl den Punkt "Pläne".
2. Klicken Sie auf "Profilplan".



   Profilplan

3. Im Profilplan-Navigator oben links wählen Sie die gewünschte Leitung mit dem Abspannabschnitt aus.
4. Warten Sie, bis die Sachdaten des Abspannabschnitts geladen wurden.
5. Klicken Sie auf den Button "Berechnen und Anzeigen", welcher sich unter dem Profilplan-Navigator befindet.



   Berechnen und Anzeigen

6. Warten Sie, bis der Profilplan fertig geladen wurde.



   Profilplan

7. Klicken Sie mit der rechten Maustaste auf den Mast.
8. Wählen Sie den Mast aus.

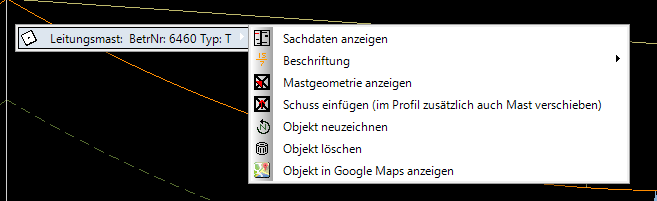

   Kontextmenü eines Mastes im Profilplan

9. Wählen Sie den Unterpunkt "Schuss einfügen".
   • Links öffnet sich das "Mast ändern"-Fenster.
10. Geben Sie im Unterpunkt "Mast verschieben" 2 Meter ein.



    Mast ändern

11. Klicken Sie auf "Ausführen".
    • Der Mast wurde um 2 Meter verschoben.

Hinweis: Sie können auch negative Werte eingeben.
