Leitungsmast umhängen

Übersicht

Wird ein Leitungsmast durch einen neuen Mast ersetzt, müssen die Phasen sowie das Leitungsfeld vom alten Mast auf den neuen Mast umgehangen werden.

Hinweis: Für das Umhängen sollten idealerweise beide Leitungsmaste in der grafischen Ansicht zu sehen sein.

Hinweis: Es muss ein Job offen sein.

Anleitung

1. Klicken Sie mit der rechten Maustaste auf die erste Phase, die umgehängt werden soll.
2. Wählen Sie "Sachdaten anzeigen".
3. Wählen Sie "Aufhängepunkte".
   • Es werden alle Aufhängepunkte angezeigt, die eine Beziehung zu dieser Phase haben.
4. Wählen Sie den Aufhängepunkt vom betroffenen Leitungsmast aus.
5. Klicken Sie auf "Beziehung grafisch ändern".
6. Wählen Sie in der grafischen Ansicht den Aufhängepunkt am neuen Leitungsmast aus.
   • Sind mehrere Aufhängepunkte übereinander, öffnet sich ein Auswahlfenster.

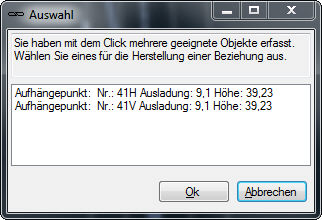

   Auswahlmöglichkeit bei mehren Aufhängepunkten

   • Es öffnet sich eine Informationsfenster.

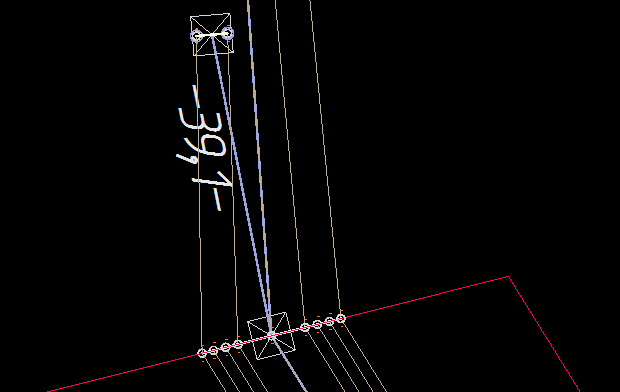

   Leitungsmaste mit Phasen und Leitungsfeldern

7. Prüfen Sie die Angaben im Informationsfenster.
8. Klicken Sie auf "Ok".
   • Die Phase wurde umgehängt.
9. Wiederholen Sie diesen Vorgang für alle betroffenen Phasen.

Das Leitungsfeld wird auf die gleiche Art und Weise wie Phasen umgehangen. Jedoch statt Aufhängepunkte werden in den Beziehungen im Sachdatenfenster die Leitungsmaste gewählt.
