DXF-Dateien unter Microstation öffnen

Übersicht

Diese Anleitung beschreibt die Vorgehensweise, wie DXF-Dateien unter Microstation geöffnet werden können.

Beim Öffnen von DXF-Dateien bietet Microstation unter "Options" weitere Einstellmöglichkeiten an. Darunter ist die Einstellung, eine Seed-Datei für den Import zu verwenden. Daher bietet es sich an, z.B. jeweils für Profil- und Lagepläne getrennte Seed-Dateien anzulegen und beim Öffnen auszuwählen. Die Seed-Dateien beinhalten die entsprechenden Einstellungen für Maßeinheiten, passenden Zellen, etc.

Hinweis: Eine detaillierte Beschreibung sämtlicher Einstellungen finden Sie in der Microsoft-Hilfe unter "Working with DWG Files".

Anleitung

1. Gehen Sie auf den Dialog, um Dateien zu öffnen ("File Open").
2. Selektieren Sie die gewünschte DXF-Datei.
3. Klicken Sie auf "Options".

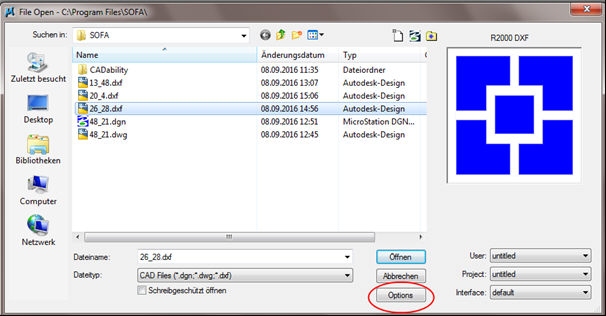

   "File Open" Dialog von Microstation

   • Es öffnet sich der Dialog für erweiterte Einstellungen ("DWG Open Options").

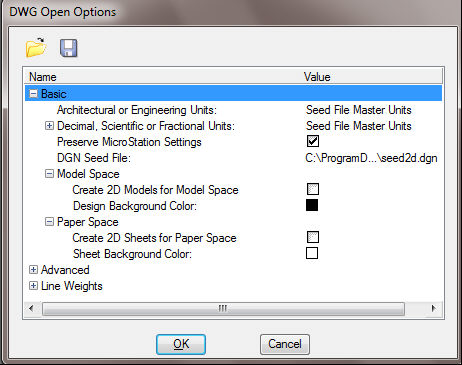

   Erweiterte Einstellungen in Microstation

4. Wählen Sie die gewünschte Seed-Datei aus.
5. Wählen Sie unter "Architectural or Engeneering Units" die Einstellung "Seed File Master Units" aus.
6. Klicken Sie auf "OK".
7. Klicken Sie auf "Öffnen".
   • Die DXF-Datei wird geöffnet.
