Berechnungsprotokolle verwenden

Übersicht

Bei der Berechnung von Abspannabschnitten werden jeweils fünf Protokolle erzeugt, die in dieser Übersicht erläutert werden.

Die fünf Protokolle

Seilkurven

Dies ist das Hauptprotokoll. Enthalten sind:

• Berechnungsvorgaben
• • Ermittlung Ausgangszugspannung, Mastausteilungen, verwendete Seile, verwendete Ketten, berechnete Lastfälle etc.
• Berechnungsergebnisse der Seilkurven für alle Lastfälle
• • Durchhänge, Seilspannungen, Kettenausschwingwinkel, erforderliche Belastungsgewichte etc.

Objektabstände

Die Objektabstände zeigen die Objektabstandsergebnisse zu allen Nachweisobjekten (äußere Abstände) an.

Schutzstreifen

Auf dieser Seite sehen Sie die Ergebnisse der Schutzstreifenberechnungen.

Phasenabstände

Auf dieser Seite sehen Sie die Ergebnisse der Phasenabstandsberechnungen (innere Abstände).

Spanntabellen

• Berechnungsvorgaben
• • Ermittlung Ausgangszugspannung, Mastausteilungen, verwendete Seile, verwendete Ketten, berechnete Lastfälle etc.
• Berechnungsergebnisse Spanntabellen
• • Montagezustände, Endzustände, Seile in Rollen etc.

Navigation in den Protokollen

• Die Zoomstufe der Ansicht eines Protokolls wird durch einen Linksklick in die Ansicht geändert.

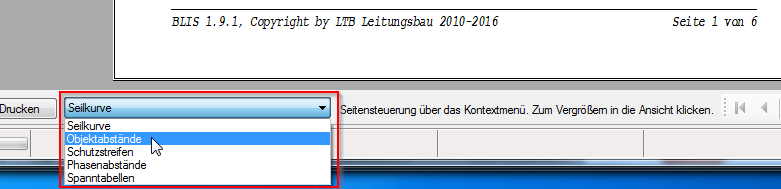

• Die Auswahl des aktuellen Protokolls erfolgt über ein Auswahlmenü am unteren Rand.



  Objektabstände

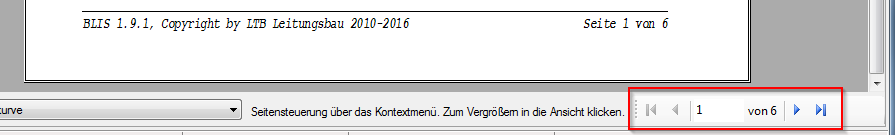

• Durch die Seiten des aktuell geöffneten Protokolls kann mit einer Navigationsleiste am unteren Rand geblättert werden.



  Seitensteuerung

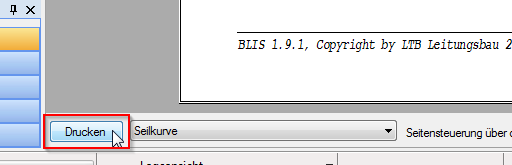

• Ausdrucken kann man das aktuell geladene Protokoll mit der Schaltfläche “Drucken“ am unteren Rand.



  Drucken
